液压螺母 (HM) PG 12 的功能

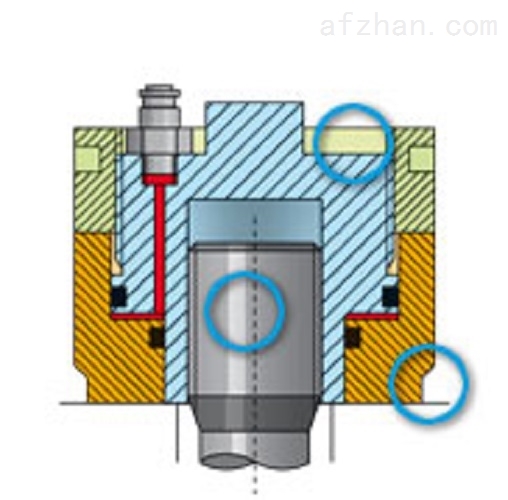

简化表示

液压螺母不像螺栓拉伸器那样需要螺纹突出部，因此可用于旧结构以取代传统的扭矩扳手螺栓连接。 特别是对于大型螺栓连接，这可以简化工作并提高拉力的安全性。 与螺栓张紧器相比，液压螺母可缩短连接更换时间

需要定期收紧和放松。 这加快了检查负载力的速度。

基本设置

将液压螺母 (HM) 拧到要预张紧的螺栓上，然后拧到法兰表面。 液压高压发生器通过高压软管将油泵入气缸和活塞之间的空间。 液压上升。

螺栓伸长率

通过上升的压力和由此产生的轴向力，螺栓被拉长，法兰部分被压缩。 锁紧螺母从气缸上提起。 当达到预设的预紧力时，停止供压。

拧紧锁紧螺母

已达到预紧力，用手将锁紧螺母向下转动到气缸的止动面。 因此，预紧力保持在螺纹接头内并且可以释放液压。 液压螺母保持在螺栓连接上

除了许多标准化的螺栓张紧器和液压螺母外，SCHAAF 已经交付了数千个定制的轴向螺栓张紧器。 Design on Demand CAD 系统可以非常方便地实现客户解决方案

迅速地。 在过去几年中，基于轴向预紧技术，开发了许多获得专业解决方案。 螺栓张紧器、液压螺母和 ExpaTen，以及 A-Loc 和 EcoRolls，均已开发

特别是对于轧钢厂，所有这些都代表了 90% 的系统解决方案，包括 SCHAAF 的配件，例如高压软管和高压发生器。

更多液压螺母

我们将液压螺母分为 5 个不同的产品组（设计），其中，

原则上，具有所有相同的功能。

SCHAAF液压螺母HM型号示例

SCHAAF PG9

SCHAAF PG10

SCHAAF PG11

SCHAAF PG12

SCHAAF PG13
