Muller+ Ziegler能量测量

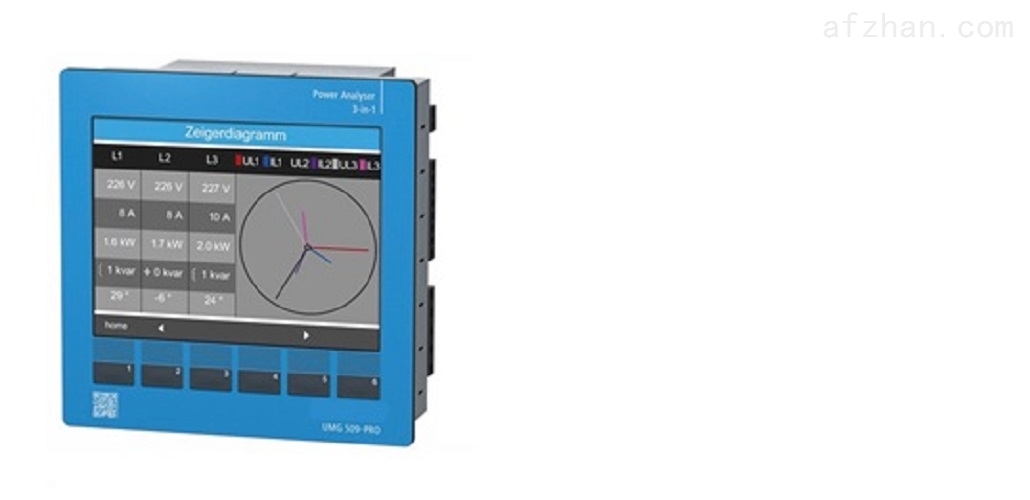

Muller+ Ziegler能量测量UMG 509-PRO

多功能电源 用于面板安装的多功能电源

用于面板安装 144 x 144 mm

Muller+ Ziegler应用

多功能电力分析仪UMG 509PRO用于连续监测配电系统和能源管理系统（ISO 50001）以及测试领域的电压质量。可视化低压配电板中的能源供应，以及在发生故障时对电气干扰的分析。

在网络问题和成本中心分析的情况下，电力干扰的分析是该设备的任务之一。

连续监测电能质量 - LVDB中能源供应的可视化

- 能源管理系统（ISO 50001） - 成本中心分析

- 带有以太网网关的主设备，用于下属的

测量点的以太网网关的主设备

- 物业运营中的远程监控

- 在出现以下情况时分析电力干扰

电能质量问题

- 在测试领域的使用（例如在大学里

Muller+ Ziegler主要特点

电能质量

- 高达63次谐波的谐波分析

- 采集短期中断信号

- 采集瞬态信号

- 波形显示（电流和电压）

- 不平衡性

- 矢量图

RCM（剩余电流监测）

- 连续监测剩余电流（剩余电流监测，RCM）。

- 在达到预设的故障电流阈值时发出警报

- 近乎实时的反应，以触发应对措施

- RCM测量，用于运行的系统，没有机会关闭

关机的机会

- 是TN-S系统中接地点的理想选择

通过以太网的现代通信架构

- 以太网接口和网络服务器

- 更快、更好的成本优化和更可靠的通信系统

- 由于使用开放标准，灵活性高

- 通过附加接口集成到PLC系统和BMS中

- 可选择使用BACnet

- 多可同时使用4个端口

- 多样化的IP协议

Modbus网关功能

- 经济地连接没有以太网接口的设备

- 可集成带有Modbus-RTU接口的设备

- 数据可以被缩放和描述

- 所需的IP地址数量小化

Muller+ Ziegler图形化编程

- 全面的编程选项（PLC功能）。

- Jasic® 源代码编程

- 可持续的功能扩展，远远超出纯粹的测量

- 来自Janitza库的完整APPs

强大的报警管理 *

- 可以通过图形编程或Jasic®源代码编程

- 可以使用所有的测量值

- 可以任意地、数学地处理

- 通过电子邮件发送进行单独转发，切换数字输出。

写入Modbus地址等。

一般净重（包括连接件）约1080克（2.38磅）。

尺寸（宽x高x深）约144x75x144毫米（5.67x2.95x5.67英寸）。

电池类型 CR2032型锂电池，3V（根据UL 1642标准批准）。

符合UL 1642标准）。

时钟（在温度范围-40 °C85 °C）+-5 ppm（相当于每年约3分钟）。

运输和储存 自由落体1米（39.37英寸）。

温度 -25°C +70°C (-13°F 158°F)

环境条件

运行期间

保护等级（本设备用于受天气影响的固定使用）。该设备必须连接到接地线连接!

I acc. to IEC 60536 (VDE 0106, part 1)

工作温度范围 -10°C+55°C (14°F131°F)

相对湿度595%（25°C/77°F时），无凝结现象

工作高度为海拔02000米

污染程度2

安装位置 直立

不需要强制通风

防止固体异物和水进入，符合EN 60529标准

- 前部 / - 后部 / - 前部带密封圈 IP40 / IP20

以上就是Muller+ Ziegler能量测量UMG 509-PRO介绍
