一、品牌技术研发背景
德国 Hauhinco 拥有五十余年高压水液压柱塞泵研发制造经验，长期深耕井下长壁开采、冶金高压除鳞、水液压成型等重载流体工况，依托本土流体实验室持续迭代三柱塞（Triplex/EHP-3K）、五柱塞（Quintuplex/EHP-5K）两大核心泵型，整套生产流程参照欧洲工业承压设备标准管控，产品适配清水、矿井乳化液、工业循环水、中性低粘度介质输送场景，全球矿山、热轧钢厂、液压成套生产线存在较多落地应用案例。
北京汉达森机械技术有限公司长期聚焦高压流体成套设备技术配套服务，结合国内煤矿井下、冶金轧线、高压水成型设备差异化运行工况，系统梳理 Hauhinco 三路、五路柱塞泵选型核算、安装布置、预防性维保、故障溯源整套技术方案，为装备成套厂商、终端生产厂区提供工况匹配参考与落地实操指导。
二、三路 EHP-3K 三柱塞泵结构设计与适配特性
EHP-3K 三路柱塞泵为品牌紧凑型主力机型，三柱塞呈 120° 相位均匀分布，整机壳体采用高强度球墨铸铁一体铸造，经过去应力时效处理，长期持续冲击负载下壳体形变幅度相对有限。动力端集成一体式斜齿轮传动结构，搭配内置循环润滑油路，部分机型可拓展外置强制润滑模块，适配 24 小时不间断连续作业场景。
流量覆盖 50~620L/min 区间，最高承压可达 575bar，驱动功率覆盖 110kW~200kW，支持地脚安装、法兰对接两种基础装配形式，机身整体尺寸紧凑，占用泵站空间偏小。液力端采用模块化分体阀箱结构，柱塞、密封填料盒、进出水阀组件可独立拆装检修，无需整体拆解泵体，能够在一定程度上缩短停机维保时长。
适配介质包含矿井 HFA/HFC 乳化液、过滤矿井水、钢厂除鳞清水、粘度 0.5~4.0mm²/s 中性工业流体；针对井下小型支护供水、中小型热轧线除鳞机组、移动式高压水清洗站、实验室水压测试平台等场景适配度较好。可按需搭配变频驱动模块，通过调节转速匹配产线间歇式供水需求，平缓空载阶段电能消耗。

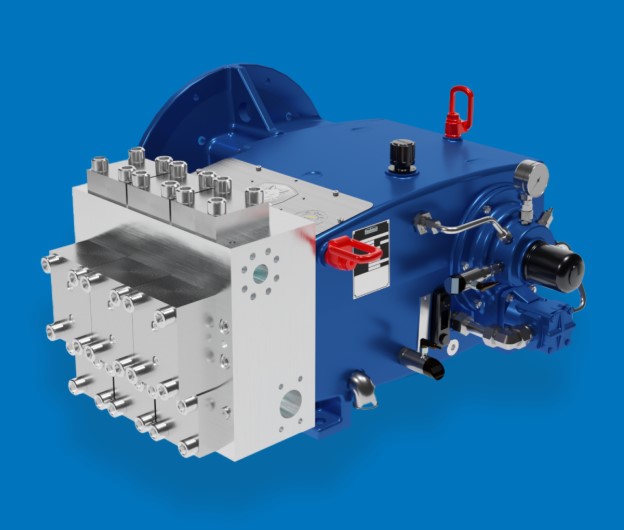

三、五路 EHP-5K 五柱塞泵核心技术与运行优势
EHP-5K 五路五柱塞泵面向大流量、压力稳定需求的重载工艺设计，五柱塞相位均匀错开，相比三柱塞结构，流体输出流量、压力脉冲波动幅度更低，下游管路冲击、仪表数值震荡现象能够得到明显缓解，适合对压力均匀度有要求的连续生产线。
主流型号单泵最大流量可达 945L/min，最高工作压力 420bar，驱动功率上限 400kW，大流量输出能力适配大型热轧宽带除鳞系统、煤矿长壁工作面集中高压供水、大型液压成型机组等大功率流体系统。阀组可选用板式阀结构，通流截面更大，介质含微量杂质时阀腔堵塞概率有所降低，适配国内水质含泥沙、铁锈的现场工况。
动力端曲轴选用耐疲劳合金钢材质，搭配多组滚动支撑轴承，针对轧线昼夜不间断启停、井下持续冲击负载做强化设计；密封系统支持耐磨硬化柱塞、陶瓷柱塞多种选配方案，水质杂质较多工况可延长密封组件更换周期。同三路泵一致，内部易损件模块化拆分，备件替换流程简单，便于厂区自主运维。
四、三路、五路柱塞泵核心共性结构技术
4.1 一体化传动润滑系统
全系内置闭式循环润滑回路，齿轮、曲轴轴承持续浸油润滑，降低高速运转摩擦损耗；低温厂区可配套润滑油加热辅件，避免低温润滑脂凝固带来的启动负载升高问题。斜齿轮传动加工精度较高，运行机械噪音处于可控区间，适配厂区集中泵站、井下密闭巷道环境。
4.2 模块化液力端选配体系
泵头支持多种材质组合选配：常规清水工况选用合金钢柱塞；矿井水、含杂质工业介质可升级陶瓷柱塞与硬质合金阀座；轻度腐蚀中性流体可更换不锈钢阀箱组件。整套液力端无复杂焊接结构，依靠标准紧固件组合，后期工艺改造调整压力、流量时，仅更换柱塞直径套件即可完成参数调整，无需更换整泵。
4.3 多规格驱动拓展方案
电机直连、减速箱配套、变频调速三类驱动形式均可匹配两类泵型，变频方案可根据轧制节奏、井下用水量动态调节输出流量，减少旁路泄压带来的能量损耗；泵体预留油压、温度监测接口，可对接厂区 PLC 控制系统，实时采集运行数据，便于提前识别轴承、密封件异常损耗趋势。
4.4 宽工况介质适配能力
两类泵型均不依赖专用纯净水源，可适配经过简单过滤的矿井回水、钢厂循环冷却水，介质粘度适用区间宽泛，无需增设复杂前置水处理装置即可稳定运行；介质工作温度区间适配常规工业常温环境，搭配冷却管路后可适配短时高温循环水输送。
五、三路与五路柱塞泵选型区分逻辑
不少成套设备设计阶段容易混淆三柱塞、五柱塞泵适用边界，造成管路振动偏大、供水流量不足等问题，可结合以下工况参数区分选型：
安装空间有限、中小流量间歇供水：优先选用 EHP-3K 三路柱塞泵，机身占地更小，小型泵站、移动式机组改造无需扩建机房；
大型连续产线、要求压力波动平缓：热轧宽带、大型长壁开采集中供水系统选用 EHP-5K 五路泵，削弱管路脉冲，减少管道支架、法兰频繁松动；
日均运行时长区分：间歇性作业、每日启停频次高的中小型设备适配三路泵；24 小时不间断重载生产线更适配五路大流量机型；
下游精密工艺需求：需要稳定高压水射流、高精度成型液压系统，推荐五柱塞结构，降低压力波动对成品工艺的干扰。
六、装配、运维标准化技术要点
6.1 现场安装规范
泵组底座加装减震垫，进出水管路增设脉动缓冲器，缓解柱塞往复运动带来的管路共振；
吸入管路管径适度放大，缩短吸水管路长度，降低气蚀发生概率，适配矿井、厂区供水水位波动工况；
法兰螺栓按照对角分次紧固流程施工，避免单侧受力造成阀箱渗漏；变频机型配套屏蔽电缆，减少车间变频器电磁干扰对监测信号的影响。
6.2 分级预防性维保方案
短期巡检（500 小时）：查看润滑油油位与清洁度，检查密封部位有无微量渗漏，紧固管路法兰螺栓；
中期检修（2000 小时）：拆解阀箱清洗阀座杂质，检测柱塞表面磨损情况，更换老化填料密封；
年度深度维保：拆解动力端检查曲轴、轴承间隙，更换全套润滑油，校验变频压力控制参数。
6.3 常见故障排查思路
流量衰减、压力不足多源于阀座杂质卡滞、密封磨损；管路剧烈震动多为柱塞泵选型脉冲过大、缓冲器容量不足；油温快速升高可排查润滑回路堵塞、轴承磨损问题。汉达森技术团队整理完整故障溯源清单，帮助厂区运维人员缩短停机排查时间。
七、多行业落地工况应用场景
7.1 煤炭井下开采行业
煤矿长壁工作面高压喷雾、液压支护供水系统多选用 EHP-5K 五路大流量柱塞泵，稳定持续供水保障井下设备连续作业；小型掘进工作面、临时喷雾站点采用 EHP-3K 三路紧凑型泵组，适配井下狭小巷道安装空间，耐受矿井水杂质与潮湿环境。
7.2 冶金热轧钢材生产线
中小型棒材、型材轧线配套三路柱塞泵完成除鳞供水；宽带热轧、薄板连续轧制生产线搭配五路五柱塞泵，压力输出平稳，钢板表面氧化皮清除均匀，减少因压力波动产生的钢材表面瑕疵，辅助提升成品合格率。
7.3 液压成型与高压水工艺设备
金属液压成型机组、高压水测试台可根据流量需求分别选用两款泵型，变频调速匹配不同成型压力需求；管材高压水压检测设备选用小型三路柱塞泵，设备集成难度偏低，适配实验室、零部件检测车间。
7.4 工业高压清洗配套
钢厂设备离线清洗、大型罐体高压水冲洗机组选用三路柱塞泵，拆装便捷，可配合移动车架使用；厂区集中式高压清洗供水站选用五路泵，同时供给多台清洗工位，流量分配更加均衡。
八、配套技术服务总结
Hauhinco 三路、五路柱塞泵依托成熟多柱塞往复流体结构，形成覆盖中小流量紧凑型、大流量低脉冲重载两类高压流体解决方案，适配矿山、冶金、液压成型等复杂重载工况，模块化结构能够在一定程度上降低设备长期运维投入。
北京汉达森机械技术有限公司结合国内各类高压流体项目现场水质、负载冲击、安装空间、连续作业时长等实际工况，完成 Hauhinco 柱塞泵全套参数库、材质选配手册、安装维保规范整理，可为矿山装备、冶金成套、高压流体设备制造企业提供参数选型测算、泵站管路布置方案、预防性维保规划、现场故障排查等技术参考。若厂区长期存在泵组震动偏大、密封损耗过快、供水压力不稳等问题，可结合产线实际运行参数梳理适配的柱塞泵配套方案，平缓整套高压流体系统长期运维与备件投入。
