德国 ELAFLEX ERV 系列橡胶膨胀节结构材质与工业管道配套技术解析

一、品牌研发背景与配套服务概述

北京汉达森机械技术有限公司长期聚焦工业流体管路配套技术服务，结合国内厂区水质杂质多、昼夜温差波动大、泵组高频振动、管线地基沉降、高温水锤冲击等差异化现场工况，系统梳理 ELAFLEX ERV 橡胶膨胀节全套参数手册、内衬材质选配标准、标准化装配流程、分级巡检维保清单与渗漏、鼓包、形变等故障溯源方案，为化工工程、船舶成套、冶金水处理、暖通设备制造、市政管网改造企业提供工况测算与落地实操技术参考。

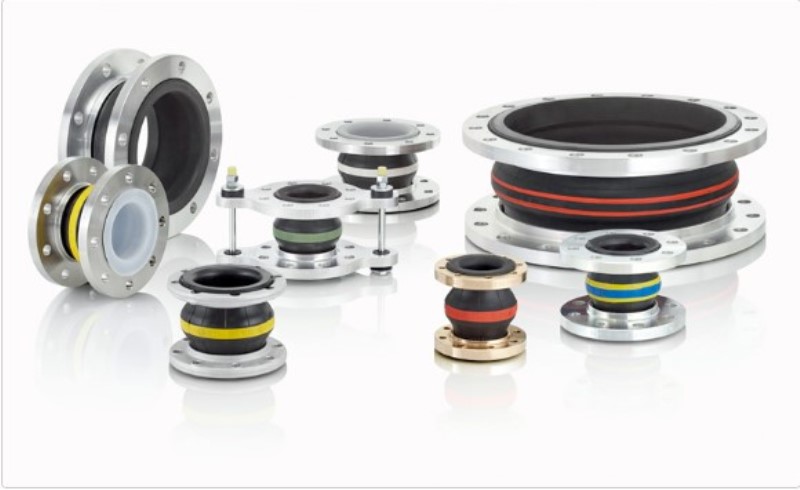

二、ERV 橡胶膨胀节分层复合结构与主流品类划分

2.1 多层一体化成型基础结构

2.2 细分型号结构适配场景

1. 标准单球 ERV-G 基础款

   机身轴向长度紧凑，占用安装空间偏小，三轴位移补偿能力均衡，适配机房小型泵口、短距离设备对接管路、暖通支线循环水系统，PN10/PN16 常规压力工况通用性较强。

2. 双球加长 ERV 系列

   双球体结构带来更大轴向伸缩补偿行程，适合长距离架空高温水管、厂区主干蒸汽循环管线，可吸收大范围热胀冷缩形变，降低管道支架受力。

3. 限位拉杆 ERV-LS 防护款

   水泵、高压柱塞泵进出口优先选用，金属拉杆限定膨胀节最大拉伸压缩量，缓冲阀门快速启闭产生的水锤冲击，减少管路共振、法兰松动、仪表零点漂移等问题。

4. 特种内衬改性 ERV-TA/ERV-BR 专用款

   ERV-TA 内置 PTFE 内衬，适配中轻度腐蚀化工药液、高纯工艺介质；ERV-BR 耐磨型内衬加厚，适配含泥沙、金属杂质的循环水、脱硫烟气废水，降低介质冲刷磨损速度。

5. 白色带环 ERV-W 食品卫生款

   符合食品接触相关规范，无析出橡胶配方，适配饮用水、食品加工冷却管路、制药纯化水输送管线，温度适配区间 - 20℃~90℃，短时可承受 100℃介质温度。

6.

三、多元内衬橡胶材质，匹配差异化介质工况

1. EPDM 三元乙丙内衬

   耐水汽、耐老化，适配中央空调冷却水、市政清水、中性污水、低温循环水，工作温度 - 40℃~100℃，户外露天管线长期使用不易出现表层臭氧开裂。

2. NBR 丁腈橡胶内衬

   耐矿物油、液压油、柴油、润滑油溶胀腐蚀，适用于船舶燃油管线、液压站油路、加油站输送管路，是油气介质配套常用材质。

3. CR 氯丁橡胶内衬

   兼顾耐候与轻度酸碱抗性，适配沿海盐雾厂区、船舶船舱冷却水管路，抵御潮湿盐雾环境对外层橡胶的侵蚀。

4. FKM 氟橡胶内衬

   耐高温、强耐化学腐蚀，适配高温导热油、弱酸弱碱化工药液，短时介质温度可至 130℃，多用于精细化工工艺管线。

5. Butyl 丁基内衬

   气密性表现较好，适配真空管路、无泄漏纯水输送系统，挥发介质渗透量处于较低水平。

四、ERV 膨胀节在管道系统中的核心功能优势

1. 多维度位移补偿，释放管线应力

   可同步吸收管道热胀冷缩轴向伸缩、设备安装径向错位、地基沉降角向偏移，减少压力容器、泵体、阀门法兰持续受力，降低管路焊缝开裂、法兰渗漏风险。

2. 减震降噪，削弱固体振动传导

   泵组、风机、压缩机运行产生的高频振动会通过金属管路传递形成低频噪音，ERV 橡胶柔性结构可阻断固体传声，机房、车间整体振动噪音感受得到柔和改善，同时减少振动对流量计、压力传感器等精密仪表的干扰。

3. 缓冲水锤冲击，保护管路附件

   阀门快速关闭、泵启停产生瞬时水锤压力，橡胶球体可吸收部分冲击能量，缓解法兰、阀门、管道支架的瞬时载荷，延长阀门、管件使用周期。

4. 适配非标改造，降低施工难度

   老旧管网改造、设备加装项目普遍存在管路对位偏差，ERV 可旋转法兰搭配多向位移补偿能力，无需大范围切割调整管道，简化现场施工工序。

五、标准化选型核算逻辑，规避工况匹配误区

1. 压力与温度参数：采集管路持续工作压力、瞬时峰值压力、介质最高温度，匹配对应 PN 等级与内衬橡胶材质，高温腐蚀工况不选用普通 EPDM 通用款；

2. 位移补偿需求：核算管道全年热伸缩总量、地基沉降预估偏移量，伸缩量大的长距离主干管路选用双球加长型号；

3. 介质特性：油品管路选用 NBR 内衬，化工腐蚀介质选用 PTFE 或 FKM 内衬，食品纯水选用白色卫生级 ERV-W；

4. 振动与水锤风险：泵出口、高压流体管路优先带限位拉杆结构，抑制冲击带来的过度形变；

5. 安装空间约束：机房狭小短管对接选用单球紧凑型 ERV-G，架空长管线选用双球加长款。

6.

六、现场安装规范与分级预防性运维方案

6.1 标准化装配操作要点

1. 安装前清理两端法兰密封面，去除焊渣、毛刺、锈蚀凸起，尖锐金属边缘易划伤橡胶内衬造成渗漏；法兰需保持平行，禁止依靠膨胀节强行校正管路偏心。

2. 螺栓执行对角分次紧固流程，分三次均匀施加扭矩，DN80 以内法兰最大紧固扭矩 80Nm，大口径 DN600 以上最高不超过 300Nm，避免单侧受力挤压橡胶球体形变损伤。

3. 管道必须设置独立支撑支架，禁止管道自重全部压在膨胀节本体上；水锤、负压工况配套限位拉杆，真空管路按需加装真空支撑环。

4. 电焊作业时对膨胀节橡胶部位做隔热遮挡，高温焊渣灼烧会加速橡胶老化开裂；户外露天安装可配套防火、耐候防护护套。

6.2 分级巡检与损耗判定标准

1. 季度常规巡检：目视检查橡胶表层有无龟裂、鼓包、局部脱胶，复紧法兰松动螺栓，查看接头位置是否存在微量介质渗漏；

2. 年度深度检修：拆解法兰检查内衬腐蚀、冲刷磨损程度，核对限位拉杆有无变形、松脱，露天盐雾厂区增加半年一次巡检频次；

3. 损耗更换判定：橡胶表层出现贯穿裂纹、内衬大面积冲刷变薄、球体鼓包形变时，可安排更换，避免运行中突发泄漏停机。

6.3 常见故障快速排查思路

七、多行业细分工况配套应用方案

1. 化工园区工艺管网

   反应釜循环管线、轻度腐蚀药液输送管路选用 PTFE 内衬 ERV-TA，限位拉杆结构缓冲阀门启闭水锤，抵御介质长期腐蚀，减少法兰渗漏停机频次。

2. 船舶动力与海水管路

   船舱燃油管线搭配 NBR 内衬 ERV 单球款，海水冷却管路选用 CR 耐候双球膨胀节，适配船舱高湿盐雾环境，吸收船体航行形变带来的管线位移。

3. 冶金轧钢循环水系统

   大口径 PN25 等级 ERV 单球膨胀节用于热轧高温冷却水管，吸收管路热伸缩，削弱循环水泵振动向换热器、在线检测仪表传导。

4. 暖通、商业楼宇中央空调系统

   EPDM 标准 ERV-G 单球款作为冷水机组、风机进出口柔性接头，缓解设备振动，降低机房低频运行噪音。

5. 市政污水、饮用水管网

   污水处理厂选用耐磨 ERV-BR 型号适配含泥沙污水；自来水、净水站配套白色卫生级 ERV-W，保障介质洁净无橡胶析出污染。

6. 高压清洗、流体测试设备

   高压柱塞泵出口搭配限位拉杆 ERV，稳定管路压力，削弱泵往复运动带来的压力脉冲，保护后端阀门与检测仪表。
