一、品牌研发体系与配套技术服务概述
美国 Teadit 拥有数十年工业密封、管路柔性补偿元件研发制造经验，搭建独立材料实验室与标准化成型产线，整套生产管控流程参照 ISO9001 体系执行，同时遵循 EJMA、ASME 承压管路相关制造规范。产品分为两大核心板块：多品类工业密封垫片、金属 / 非金属烟道管道膨胀节，适配高温蒸汽、强腐蚀化工介质、高温烟气、海水、冷热循环水、真空工艺等差异化工况，在石化炼化、热力电厂、冶金重工、精细化工、市政暖通、船舶管线等行业具备大量落地应用案例。
北京汉达森机械技术有限公司长期深耕工业流体管路密封配套技术服务，结合国内厂区介质杂质多、温度交变幅度大、泵组持续振动、水锤冲击频繁、老旧管线法兰平面精度不足等现场工况，系统整理 Teadit 全系垫片、膨胀节参数手册、材质适配标准、现场装配规范、分级预防性巡检清单与渗漏、形变、松弛失效等故障溯源方案，为化工工程设计单位、成套设备厂商、电厂运维、船舶配套企业提供工况测算与落地实操技术参考。
二、Teadit 全系列密封垫片分类、结构与材质适配特性
Teadit 垫片形成非金属平板垫片、金属复合垫片、膨体 PTFE 密封带三大产品矩阵，针对静态法兰、换热器端盖、压力容器、阀门填料函等密封点位设计差异化结构，适配从中低压通用管路到超高温高压炼化装置的全区间工况。
2.1 柔性石墨平板垫片系列
以 GR1701 多层增强石墨板材为代表，采用高纯度氧化抑制石墨夹层搭配 316L 不锈钢箔增强结构，一体复合成型，抗高温蠕变与热松弛表现相对平稳，长期温度交变工况下密封回弹留存率较好，工作温度上限可至 450℃，承压最高可达 250barTEADIT。适配锅炉蒸汽管道、换热器、高温导热油管线，针对普通石墨垫片高温氧化损耗问题做配方优化，氧化损耗速率有所放缓，多用于电厂、热轧钢厂高温法兰密封点位。
2.2 金属缠绕复合垫片（Metalflex®911/913 系列）
由 V 型金属钢带与柔性石墨、PTFE 两种填充带交替数控缠绕成型，可选内置内环、定位外环双重加固结构，内环抑制垫片受压挤出，外环实现法兰快速对中定位，刚柔结合的结构可适配法兰微小变形、螺栓载荷波动场景。金属带材质可选用 304、316L、哈氏合金，填充材质按需更换，适配加氢装置、高温高压反应釜、宽带轧机除鳞管线，在频繁启停、压力波动剧烈的连续生产线中，密封失效概率有所降低。
2.3 膨体 PTFE 密封带 24B/24SH 卫生防腐系列
100% 纯膨体四氟材质，纤维结构延展性优异，可自动填充磨损、凹凸不平的法兰密封面，适配玻璃、搪瓷、塑料等应力敏感型低压法兰，化学耐受区间覆盖 pH0~14 全酸碱介质，低温可至 - 268℃，短时耐受 315℃高温TEADIT。24SH 型号符合 FDA 食品接触规范，无介质析出，适配制药纯化水管路、食品加工换热设备；普通 24B 通用款多用于精细化工腐蚀药剂输送管线、真空蒸馏装置法兰密封。
2.4 压缩纤维无石棉垫片
采用芳纶纤维搭配弹性粘结剂一体压制，分为通用耐水、耐油两种配方，适配中低压循环水、润滑油、压缩空气管路，性价比适配大批量通用设备配套场景，多用于暖通换热站、普通水泵壳体、空压机端盖密封。
三、Teadit 金属与非金属管道膨胀节结构、功能细分
Teadit 膨胀节分为金属波纹管膨胀节、多层织物烟道膨胀节两大品类，兼顾工艺流体压力管路与高温烟气大口径风道的补偿需求，可同步吸收轴向伸缩、径向错位、角向偏移三类位移，同时阻断设备振动向管路传导。

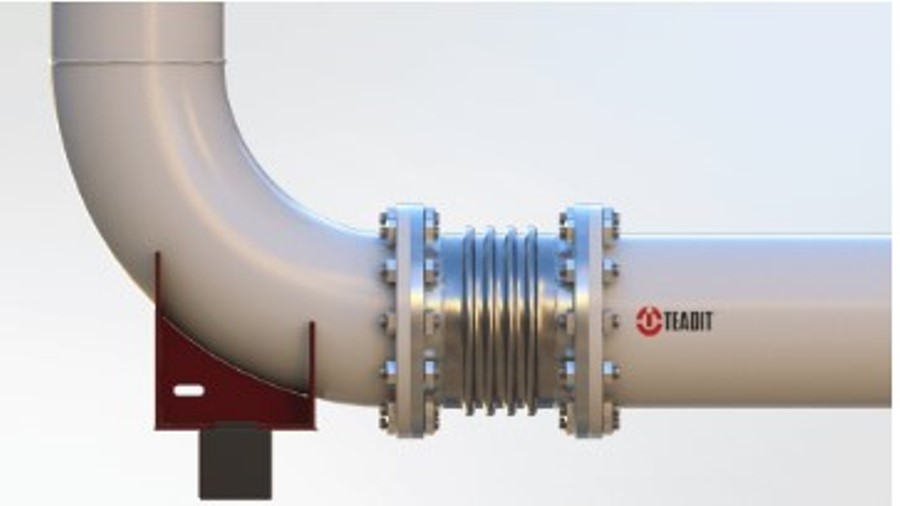

3.1 金属波纹管膨胀节
采用加厚单层 / 多层不锈钢波纹成型结构，支持直筒型、带限位拉杆、复式大补偿量多种结构选配，适配承压工艺管道，温度区间覆盖低温液氮至 500℃高温蒸汽管路TEADIT。限位拉杆款可缓冲阀门快速启闭产生的水锤冲击，避免波纹管过度拉伸撕裂；厚壁定制型号适配高压、交变冲击工况，多用于石化工艺管线、电厂热力主管道、冶金循环水主干管网。针对老旧设备改造场景，还可选用对开式夹壳型膨胀节，无需整体切割管路，分段现场拼装，缩短产线停机改造时长。
3.2 多层织物烟道膨胀节
由无机耐高温织物、PTFE 防渗薄膜、隔热保温层多层复合硫化成型，分为环形法兰式、带状简易式两种结构，适配矩形、圆形大口径烟气风道，工作温度短时可至 1200℃，承压范围 - 0.4~0.5bar 微负压 / 微正压工况。耐硫氧化物、粉尘烟气腐蚀，多用于锅炉排烟管道、钢厂除尘风道、垃圾焚烧尾气管线，柔性织物结构重量较轻，降低管道支架整体承重负荷。
四、垫片与膨胀节通用核心工况优势
抗蠕变长效密封，减少频繁更换频次
石墨、PTFE、金属复合结构均经过抗松弛改性处理，高温、高压长期载荷下，压缩回弹衰减幅度可控，对比普通低价密封件，能够拉长部件更换周期，缓解厂区备件采购与停机更换的综合投入。
多元材质自由组合，覆盖广谱工业介质
单一品牌可同时覆盖纯水、油品、强腐蚀酸碱、高温烟气、真空高纯介质、食品卫生流体，工程项目可统一配套，简化多品类备件库存管理。
多维位移补偿 + 减震降噪双重作用
膨胀节柔性结构可释放管道热胀冷缩产生的应力，降低焊缝、法兰开裂渗漏风险；同时阻断泵、风机、压缩机的固体振动传导，减少流量计、压力传感器零点漂移，弱化车间低频共振噪音。
适配非标改造，降低现场施工难度
膨体 PTFE 密封带可现场裁切适配任意非标法兰尺寸；对开式膨胀节无需整条管路拆除，老旧厂区、设备加装改造施工工序更为简便。
五、标准化选型核算逻辑，规避工况匹配常见误区
不少工程设计仅依靠管道口径、公称压力选型，易出现垫片快速腐蚀松弛、膨胀节补偿量不足、短期破损渗漏等问题，选型可综合五类工况参数综合判断：
介质化学特性：强腐蚀精细化工优先选用 PTFE 填充金属缠绕垫片或 24B 密封带；高温蒸汽、导热油选用增强石墨垫片；食品制药选用 24SH 卫生级四氟材料；燃油液压管路选用耐油压缩纤维垫片。
温度与压力区间：400℃以上高温高压炼化管线选用金属缠绕 + 石墨填充组合；常温低压洁净管路选用膨体四氟密封带；高温烟气风道匹配多层织物膨胀节；高压工艺管路选用金属波纹管膨胀节。
位移与振动条件：长距离高温主干管道、地基沉降明显厂区选用复式大补偿量膨胀节；水泵、柱塞泵进出口必须搭配限位拉杆结构，抵御水锤瞬时冲击。
法兰密封面状态：老旧磨损、凹凸不平法兰，优先延展性更好的膨体 PTFE 密封带，填充密封面缺陷。
安装空间约束：狭小机房短管路选用紧凑型单波纹金属膨胀节；大口径烟道、厂房架空风道选用织物式膨胀节。
六、现场标准化安装规范与分级预防性运维方案
6.1 垫片装配操作要点
装配前打磨清理法兰密封面，去除焊渣、锈蚀、凹凸毛刺，尖锐凸起易划伤垫片表层造成微渗漏；
螺栓严格执行对角分次均匀紧固流程，分 2~3 次施加标准扭矩，避免单侧挤压垫片局部过度压缩；
高温工况连续运行 4 小时后停机复检螺栓预紧力，补偿高温下垫片微量松弛带来的载荷衰减；
真空、高纯介质管路禁止混用含杂质普通垫片，避免介质污染。
6.2 膨胀节安装约束规范
管道独立设置承重支架，禁止管路重量全部由膨胀节本体承载，防止波纹形变；
水锤、负压工况必须完整装配限位拉杆，出厂限位保护装置不可提前拆除；
电焊作业时使用防火隔热挡板遮挡膨胀节柔性部位，高温焊渣灼烧会加速橡胶、织物、PTFE 材质老化开裂；
安装时预留标准伸缩余量，不可强行拉伸、压缩后固定管路。
6.3 三级巡检与损耗判定标准
季度常规巡检：目视检查垫片法兰位置有无微量渗液，查看膨胀节表层有无裂纹、鼓包、分层脱胶，复紧松动法兰螺栓；沿海盐雾、化工腐蚀厂区缩短至月度巡检。
年度深度检修：拆解法兰检查垫片腐蚀、挤压变形程度，核对膨胀节波纹、织物层冲刷磨损情况，检测限位拉杆有无形变松脱。
更换判定依据：石墨垫片出现大面积氧化粉化、PTFE 材质溶胀硬化、膨胀节表层贯穿裂纹、波纹管鼓包形变时，可安排整体更换，规避运行中突发泄漏全线停机。
6.4 常见故障快速溯源
法兰持续渗漏多为螺栓紧固不均、密封面毛刺划伤垫片；垫片短期快速老化多为材质与介质、温度工况不匹配；膨胀节剧烈振动异响一般为缺少限位结构、管路支架布置不足；波纹管撕裂大多由水锤冲击、超量拉伸造成。
七、多行业细分工况配套应用方案
石化、精细化工行业
加氢、精馏高温高压工艺管线采用 913 金属缠绕石墨垫片搭配金属波纹管膨胀节；腐蚀药剂输送法兰使用 24B 膨体四氟密封带，抵御酸碱介质长期侵蚀。
热力电厂、冶金热轧
锅炉蒸汽管道、轧机高温循环水管选用 GR1701 增强石墨垫片，热力主干管网搭配大补偿量金属膨胀节；除尘排烟风道配套多层织物烟道膨胀节，耐受高温粉尘烟气。
制药、食品加工行业
纯化水、发酵罐换热法兰选用 24SH 食品级 PTFE 密封带，无橡胶、金属离子析出污染介质，满足洁净生产规范。
市政暖通、污水处理
中央空调冷水机组、污水输送管路选用无石棉压缩纤维垫片，通用金属膨胀节吸收冷热伸缩位移，适配户外温差、地基沉降工况。
船舶、海洋配套管线
船舱燃油、海水冷却管路选用耐油、耐盐雾复合垫片，金属膨胀节适配船体航行形变带来的管线微量偏移。
八、配套技术服务总结
Teadit 依托多材质密封垫片、金属 / 织物双路线膨胀节完整产品矩阵，形成覆盖通用循环管路、高温高压炼化、洁净卫生工艺、高温烟气风道、真空特种工况的整套管路密封补偿解决方案，多层复合改性材质在抗蠕变、耐腐蚀、位移补偿、减震降噪方面适配国内各类工业复杂现场环境，标准化模块化结构便于单独更换易损件，能够在一定程度上平缓厂区长期备件采购与停机维保投入。
北京汉达森机械技术有限公司结合国内石化、电力、冶金、制药、市政环保、船舶等行业管网项目的介质特性、温度压力、振动冲击、安装空间等实际工况，完成 Teadit 垫片、膨胀节全系参数库、材质选配手册、标准化装配运维规范系统化整理，可面向工程设计单位、成套设备制造厂商、厂区运维团队提供工况参数测算、管路减震布局方案、分级维保周期规划、现场渗漏故障排查等一体化技术参考。若厂区管道长期存在法兰介质渗漏、管路共振异响、密封件短期老化失效、膨胀节频繁破损等问题，可结合产线实际运行参数梳理适配的密封与管路补偿配套方案，缓解整套流体管网长期运维与停产损耗。
